Prodigit 3271 350V / 28A / 2800W

Cechy i funkcje

• 4-cyfrowy miernik V/A/W, wyświetlający napięcie (Vrms, Vszczyt., Vmax, Vmin), Prąd (Irms, Iszczyt., Imax, Imin), Moc (W, VA), Częstotliwość, Współczynnik szczytu, Współczynnik mocy, Całkowite zniekształcenia harmoniczne napięcia (VTHD), Harmoniczne napięcia (VH), Całkowite zniekształcenia harmoniczne prądu (ITHD), Harmoniczne prądu (IH)
• Tryby obciążenia CC, Liniowy CC, CR, CV, CP oraz Prostownik AC
• Opcjonalne napięcie pracy: 425Vrms / 600Vdc (z wyjątkiem 3273 i 3274)
• Zakres Współczynnika szczytu: 1,414 ~ 5,0
• Zakres Współczynnika mocy: 0 ~ 1 lub -1 ~ 0
• Wbudowane funkcje testowe obejmują: sprawność UPS, sprawność inwertera PV, czas podtrzymania UPS, czas rozładowania akumulatora, czas przełączenia UPS, zadziałanie/niezadziałanie bezpiecznika/wyłącznika, zwarcie, tryby testowe OCP, OPP.
• Tryb turbo może w krótkim czasie zwiększyć do 2 razy prąd i moc obciążenia elektronicznego, co jest najbardziej odpowiednie dla testu bezpiecznika/wyłącznika i zwarcia oraz testu OCP, OPP zasilania AC
• Pomiar czasu można stosować do baterii, UPS-ów, bezpieczników i wyłączników oraz wielu innych testów
• Trzy urządzenia połączone równoległe o mocy do 90KW oraz trójfazowe podłączenie obciążenia w △ lub Y mogą być sterowane synchronicznie przez jedno urządzenie nadrzędne
• Obsługa rozruchu pod obciążeniem; przy pierwszym ustawieniu Load ON do obsługi rozruchu pod obciążeniem, falownika lub zasilacza UPS jest włączane bezpośrednio z ustawionym prądem obciążenia, służącym do sprawdzenia, czy starter jest stabilny po podłączeniu falownika.
• Obsługa regulacji kąta włączenia i wyłączenia obciążenia; regulacja kąta włączenia i wyłączenia w pełnym zakresie 0-359 stopni, może być ustawiona w celu sprawdzenia, czy reakcja przejściowa (stany nieustalone) napięcia wyjściowego falownika jest stabilna, gdy jest on podłączony i odłączony, oraz czy Przekroczenie/Spadek napięcia znajduje się w dozwolonym zakresie.
• Obsługa dodatniego obciążenia połówkowego lub ujemnego obciążenia połówkowego; służy do sprawdzania, czy napięcie wyjściowe przetwornicy pozostaje stabilne, gdy rzeczywiste urządzenie ma tylko dodatnią część przebiegu obciążenia lub tylko ujemną część przebiegu obciążenia.
• Obsługa przebiegów modulacji fazowej prądu SCR/TRIAC, Krawędzi wiodącej i Krawędzi podążającej przy przesunięciu 90 stopni.
• Obsługa prądu rozruchowego falownika przy włączaniu i test udaru, gdy podczas testu obciążenie zostanie nagle podłączone (Hot Plug-in).
• Zakres częstotliwości : DC, 40~440Hz
• Monitorowanie napięcia i prądu
• Może być sterowany przez zewnętrzne napięcie dla trybów pracy CC, Linowy CC, CR, CV, CP
• Ochrona napięciowa, prądowa, mocy, temperaturowa
• Opcjonalnie interfejsy：GPIB, RS232, USB, LAN
• Najbardziej kompletne możliwości pomiarowe wśród obciążeń AC/DC
• Seria 3270 Obciążenia elektronicznego AC/DC z wbudowanym 16-bitowym przetwornikiem A/C i precyzyjnym układem pomiarowym CPS, zapewnia dokładne pomiary, w tym Vrms, Arms, W, VA, CF, PF, THD, VTHD, ITHD, Iszczyt., Amax, Amin, Vmax i Vmin
• Oprócz wymienionych funkcji pomiarowych zapewnia również pomiar czasu, produktów takich jak zasilacze UPS, bezpieczniki i wyłączniki, itp. czas zadziałania lub przepalenia oraz czas reakcji dla wyłączonych zasilaczy UPS.

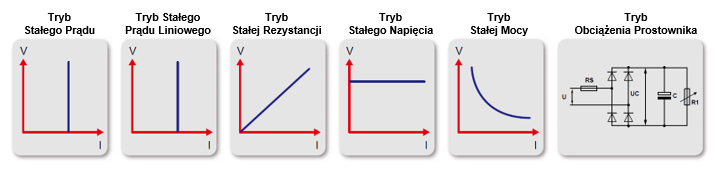

Tryby obciążenia AC/DC


- Tryb obciążenia AC



- Tryb CC (Stałego prądu): Tryb stałego prądu obciążenia AC, może być stosowany do źródła napięcia sinusoidalnego, zapewniając test CF (Współczynnik szczytu), PF (Współczynnik mocy) obciążenia liniowego.



- Tryb Stałego Prądu Liniowego : Może być stosowany dla sinusoidalnego i nieliniowego źródła napięcia, jak pokazano na sterowniku falownika PWM, źródle napięcia krokowego i przełączaniu UPS w trybie off-line z przebiegu sinusoidalnego na przebieg prostokątny i przełączaniu przebiegu prostokątnego na przebieg sinusoidalny.



- Wspomagany rozruch pod obciążeniem: przy pierwszym ustawieniu Load ON do wspomagania rozruchu pod obciążeniem, przetwornica lub zasilacz UPS jest uruchamiany bezpośrednio z ustawionym prądem obciążenia, co służy do sprawdzenia, czy przetwornica jest stabilna, gdy obciążenie jest podłączone podczas rozruchu.



- Obsługa kontroli kąta prądu włączenia i wyłączenia obciążenia; można zaprogramować zakres kąta prądu wł/wył. obciążenia od 0-359 stopni w celu sprawdzenia, czy reakcja przejściowa napięcia wyjściowego przetwornicy jest stabilna podczas faktycznego podłączenia urządzenia elektrycznego lub włączać/wyłączać losowo, aby sprawdzić, czy Przekroczenia/Zanik napięcia mieści się w zakresie żądanym.



- Obsługa dodatniego obciążenia połówkowego lub ujemnego obciążenia połówkowego; służy do sprawdzania, czy napięcie wyjściowe przetwornicy pozostaje stabilne, gdy rzeczywiste urządzenie ma tylko dodatnią część przebiegu obciążenia lub tylko ujemną część przebiegu obciążenia.


- Obsługa prądu rozruchowego falownika przy uruchamianiu oraz test Mocy Plug-in przy włączonym zasilaniu, aby sprawdzić prąd rozruchowy i nagłe podłączenie urządzenia przy włączonym zasilaniu (prąd udarowy) oraz aby sprawdzić, czy reakcja przejściowa napięcia wyjściowego falownika jest stabilna, jak pokazano poniżej.

MODEL	3270	3271	3272	3273	3274
Programowalna symulacja prądu rozruchowego: Istart - Istop / Tkrok
Istart, Rozruchowy Prąd Początkowy	0~75A	0~56A	0~37,5A	0~56A	0~37,5A
Czas kroku	0,1ms~100ms
Istop, Rozruchowy Prąd Końcowy	0~37,5A	0~28A	0~18,75A	0~28A	0~18,75A
Programowalna symulacja prądu udarowego: S1/T1 – S2/T2 – S3/T3
Prąd S1 i S2	0~75A	0~56A	0~37,5A	0~56A	0~37,5A
Czas T1 i T2	0,01s~0,5s
Prąd S3	0~37,5A	0~28A	0~18,75A	0~28A	0~18,75A
Czas T3	0,01s~9,99s lub ciągły

MODEL	32701	32702
Programowalna symulacja prądu rozruchowego: Istart - Istop / Tkrok
Istart, Rozruchowy Prąd Początkowy	0~150A	0~225A
Czas kroku	0,1ms~100ms
Istop, Rozruchowy Prąd Końcowy	0~75A	0~112,5A
Programowalna symulacja prądu udarowego: S1/T1 – S2/T2 – S3/T3
Prąd S1 i S2	0~150A	0~225A
Czas T1 i T2	0,01s~0,5s
Prąd S3	0~75A	0~112,5A
Czas T3	0,01s~9,99s lub ciągły

Symulacja obciążenia prostownika AC spełniająca wymagania norm IEC62040-3 i IEC61683

(IEC62040-3 Nieliniowy pomiar sprawności UPS i IEC61683 Pomiar sprawności stabilizatorów mocy PV) Tryb obciążenia prostownikowego AC Obciążenia elektronicznego AC/DC serii 3270 jest w pełni zgodny z wymaganiami testowymi norm IEC dla UPS, IEC 62040-3 Nieliniowy pomiar sprawności UPS i IEC 61683 Pomiar sprawności stabilizatorów mocy PV; tryb obciążenia prostownika 3270 AC wykorzystuje odpowiednio tryb obciążenia CC + CR oraz utrzymuje THD prądu na poziomie 80%, aby symulować rzeczywisty inwerter PV podłączony do urządzenia elektronicznego.



Różne Tryby Testowe Serii 3270

Obciążenia elektroniczne AC/DC serii 3270 posiadają wbudowane tryby testowe dla różnych produktów. W tym obciążenie AC UPSów, falownika, bezpieczników/wyłączników, zasilanie źródłem AC，oraz obciążenie DC akumulatora, bezpieczników/ wyłączników, zasilanie źródłem DC itp., jak pokazano poniżej.



Test zabezpieczeń nadprądowych

W skład zabezpieczeń prądowych wchodzą bezpieczniki, wyłączniki oraz nowe bezpieczniki z możliwością resetowania PTC itp., Funkcja zabezpieczeń nadprądowych polega na tym, że gdy prąd w obwodzie przekroczy wartość znamionową, tzn. gdy obciążenie przekroczy wartość znamionową, obwód zostanie odłączony, aby uniknąć przegrzania, a nawet pożaru. Bezpiecznik jest zabezpieczeniem jednorazowym, natomiast, wyłącznik i PTC mogą być zresetowane i użyte ponownie.

Zabezpieczenia nadprądowe, jako cechę eksploatacyjną mają wymienianą wartość prądu zabezpieczenia i czas reakcji zabezpieczenia. Parametrem łączącym te dane jest całka Joule’a. Z całki wynika, że im większy prąd przepływa przez zabezpieczenie nadprądowe, tym krótszy jest czas reakcji urządzenia.

Ze względu na tę cechę, elektroniczne obciążenie AC/DC serii 3270, w szczególności w celu weryfikacji elementów zabezpieczeń nadprądowych, opracowało funkcję testu bezpieczników i wyłączników, aby zweryfikować te elementy przy obciążeniu elektronicznym o wartości znamionowej prądu i mocy. Gdy tryb Turbo jest ustawiony na ON, prąd testowy może być nawet dwukrotnie większy od maksymalnego prądu w ciągu 1 sekundy okresu testowego. Weźmy na przykład 3270, maksymalny prąd testowy może zostać podwojony do 75A. Oznacza to, że gdy tryb Turbo serii 3270 jest włączony, wartość prądu testowego może osiągnąć dwukrotność znamionowego prądu maksymalnego serii 3270 (tryb normalny) w ciągu 1 sekundy czasu trwania testu.

MODEL		3270	3271	3272	3273	3274
Moc (W)		3750 W	2800 W	1875 W	3750 W	2800 W
Prąd (A)		37,5 Arms/ 112,5 A szczyt.	28 Arms / 84 A szczyt.	18,75 Arms / 56,25 A szczyt.	28 Arms / 84 A szczyt.	18,75 Arms / 56,25 A szczyt.
Napięcie (V)		50 ~350Vrms / 500Vdc			50~480Vrms / 700Vdc
Zakres częstotliwości		DC, 40~440Hz (Tryb CC, CP), DC~440Hz (Tryb LIN, CR, CV)			DC, 40~70Hz (Tryb CC, CP), DC~70Hz (Tryb LIN, CR, CV)
Test Bezpieczników
Maksymalny prąd	Turbo wył.	37,5 Arms	28 Arms	18,75 Arms	28 Arms	18,75 Arms
	Turbo wł.	75 Arms (x2)*3	56 Arms (x2)*3	37,5 Arms (x2)*3	56 Arms (x2)*3	37,5 Arms (x2)*3
Czas zadziałania / Niezadziałania	Turbo wył.	0,1 ~ 9999,9s
	Turbo wł.	0,1 ~ 1,0s
Dokładność pomiaru		±0,003s
Powtarzanie cykli		0 ~ 255
Test Zwarciowy/OCP/OPP
Czas zwarcia	Turbo wył.	0,1 ~ 10s lub ciągły
	Turbo wł.	0,1 ~ 1,0s
Czas kroku OCP/OPP	Turbo wył.	100ms
	Turbo wł.	100ms, do 10 kroków
Istop OCP	Turbo wył.	37,5 Arms	28 Arms	18,75 Arms	28 Arms	18,75 Arms
	Turbo wł.	75 Arms*3	56 Arms*3	37,5 Arms*3	56 Arms*3	37,5 Arms*3
Pstop OPP	Turbo wył.	3750 W	2800 W	1875 W	3750 W	2800 W
	Turbo wł.	7500 W	5600 W	3750 W	7500 W	5600 W

MODEL		32711	32701	32702	32703	32704	32704
Moc (W)		5600 W	7500 W	11250 W	15000 W	18750 W	22500 W
Prąd (A)		56 Arms/ 168 A szczyt.	75 Arms / 225 A szczyt.	112,5 Arms / 337,5 A szczyt.	112,5 Arms / 337,5 A szczyt.	112,5 Arms / 337,5 A szczyt.	112,5 Arms / 337,5 A szczyt.
Napięcie (V)		50 ~350Vrms / 500Vdc
Zakres częstotliwości		DC, 40~440Hz (Tryb CC, CP), DC~440Hz (Tryb LIN, CR, CV)
Test Bezpieczników
Maksymalny prąd	Turbo wył.	56 Arms	75 Arms	112,5 Arms	112,5 Arms	112,5 Arms	112,5 Arms
	Turbo wł.	112 Arms (x2)*3	150 Arms (x2)*3	225 Arms (x2)*3	225 Arms (x2)*3	225 Arms (x2)*3	225 Arms (x2)*3
Czas zadziałania/ Niezadziałania	Turbo wył.	0,1 ~ 9999,9s
	Turbo wł.	0,1 ~ 1,0s
Dokładność pomiaru		±0,003s
Powtarzanie cykli		0 ~ 255
Test Zwarciowy/OCP/OPP
Czas zwarcia	Turbo wył.	0,1 ~ 10s lub ciągły
	Turbo wł.	0,1 ~ 1,0s
Czas kroku OCP/OPP	Turbo wył.	100ms
	Turbo wł.	100ms, do 10 kroków
Istop OCP	Turbo wył.	56 Arms	75 Arms	112,5 Arms	112,5 Arms	112,5 Arms	112,5 Arms
	Turbo wł.	112 Arms*3	150 Arms*3	225 Arms*3	225 Arms*3	225 Arms*3	225 Arms*3
Pstop OPP	Turbo wył.	5600 W	7500 W	11250 W	15000 W	18750 W	22500 W
	Turbo wł.	11200 W	15000 W	22500 W	30000 W	37500 W	45000 W

Zasadniczo, test bezpieczników ma 2 typy Wyzwolenie (Przepalenie) i Brak wyzwolenia (brak Przepalenia). Parametry ustawienia testu bezpiecznika obejmują prąd testowy (ISTART), czas testowy (Time), czas powtarzania testu itp. Test Wyzwolenia bezpiecznika jest stosowany do sprawdzania, czy bezpiecznik lub wyłącznik działa poprawnie podczas wystąpienia dużego prądu., co oznacza, że zabezpieczenie prądowe musi zadziałać i przerwać obwód. Podczas tego testu prąd testowy musi być większy niż znamionowy prąd bezpiecznika. Gdy obciążenie elektroniczne AC/DC serii 3270 wykryje napięcie niższe niż 1,0V, wyświetlacz LCD wyświetli numer powtórzonego cyklu i czas zadziałania zabezpieczenia prądowego w formacie XXXX.X sek.

W teście bez wyzwalania (bez Przepalenia) element zabezpieczenia prądowego nie może zadziałać, więc prąd testowy musi być niższy od wartości znamionowej prądu bezpiecznika, co oznacza, że zabezpieczenie nie może zadziałać podczas pracy przy prądzie znamionowym. Jeżeli obciążenie elektroniczne AC/DC serii 3270 nie spowoduje zadziałania zabezpieczenia po ustalonym czasie badania (czas impulsu) i zdefiniowanej liczbie powtórzeń, na wyświetlaczu LCD pojawi się informacja o numerze powtórzeń.



Test akumulatorów

Obciążenie elektroniczne AC/DC serii 3270 ma wbudowany nowy test rozładowania akumulatora TYPE1 ~ TYPE3, można wybrać żądany tryb testu akumulatora, wyniki testu, takie jak pojemność Ah akumulatora, wartość napięcia po rozładowaniu i skumulowany czas rozładowania, mogą być bezpośrednio wyświetlane na wyświetlaczu LCD.



Sterowanie równoległe i trójfazowe

Obciążenie AC/DC serii 3270 zapewnia możliwość połączenia wielu jednostek równolegle oraz zastosowanie w instalacjach trójfazowych, co pozwala użytkownikom na testowanie z większą mocą lub trójfazowym zasilaniem AC. Dzięki temu zapewniona jest większa elastyczność w wykorzystaniu obciążenia elektronicznego AC/DC serii 3270. W trybie pracy równoległej / trójfazowej, użytkownik obsługuje urządzenie jako pojedynczą maszynę, tak długo, jak długo urządzenie Master może działać, Slave1 i Slave2 automatycznie obniżą obciążenie. Połączenie równoległe i trójfazowe pokazano poniżej.\\



Maksymalna moc jednofazowa wynosi 90kW, całkowita moc trójfazowa może wynosić do 270kW, przy połączeniu w Δ lub Y.



Maksymalna moc jednofazowa wynosi 90kW, całkowita moc trójfazowa może wynosić do 270kW, przy połączeniu w Δ lub Y. Połączenie równoległe



Obsługa panelu

Wielofunkcyjny wyświetlacz LCD Jednocześnie może wyświetlać cztery pomiary w tym Napięcie (Vrms, Vszczyt., Vmax, Vmin), Prąd (Irms, Iszczyt., Imax, Imin), Moc (W, VA), Częstotliwość, Współczynnik Szczytu, Współczynnik Mocy, Całkowite zniekształcenia harmoniczne napięcia (VTHD), Całkowite zniekształcenia harmoniczne prądu (ITHD), Harmoniczne Napięcia (VH) i Prądu (IH)	3	Obsługa przycisków funkcyjnych Tryb, Ustawienia wstępne WŁ/WYŁ., Obciążenie WŁ./WYŁ., Sense WŁ./WYŁ., Poziom A/B, Konfiguracja, Ograniczenie, Zapis i Odczyt, SEQ, Lokalny Obsługa systemu
	4	Przyciski biblioteki przebiegów Mogą szybko ustawić CF na √2 / 2 / 2,5 / 3 / 3,5; PF na +/- 0,6 / 0,7 / 0,8 / 0,9 / 1, oraz Częstotliwość na Auto / 50Hz / 60Hz / 400Hz
Przycisk przełączania miernika Przyciskami V / A / W można ustawić wyświetlacz Rms / Szczyt. / Max / Min, Przyciskiem Meter można wybrać PF / CF / Częst., Kolejnym przyciskiem można wybrać jednostkę mocy WATT / VA / VAR, Natomiast klawisz THD aktywuje pomiar VTHD lub ITHD	5	Przyciski funkcji testu Można nimi wybrać Zwarcie / OPP / OCP / Nieliniowy / Nielin. CR / Bezpiecznik / Akumulator (Rozładowanie) / Czas reakcji UPS
	6	Klawiatura Numeryczna
	7	Pokrętło wyboru
	8	Włącznik
	9	Przyciski nawigacji

Gniazdo zasilania AC	13	Złącze sterowania układu Master – Slave Master: Podłącz górne lub dolne wejście z następnym urządzeniem Slave: Wejście górne łączy się z poprzednią jednostką, wejście dolne łączy się z następną jednostką
Zaciski wejściowe Monitorowanie V, Monitorowanie I, Wejście Analogowe, Wejście SYNC (Synchroniczne)
Zaciski wejściowe Vload, Vsense	14	Interfejs komunikacyjny: GPIB, RS-232, LAN, USB
