Wybór mikrofonu pomiarowego do konkretnego pola akustycznego

Wybór odpowiedniego mikrofonu pomiarowego jest kluczowym momentem w procesie konstruowania systemu pomiarowego. Nieodpowiedni typ może spowodować otrzymanie zafałszowanych wyników, nienadających się do późniejszej analizy. W poniższym artykule przyjrzymy się typom mikrofonów pomiarowych ze względu na wykorzystanie ich w konkretnych polach akustycznych.

Pola akustyczne


W pierwszej kolejności przyjmy się trzem rodzajom pól akustycznych, których cechy charakterystyczne determinować będą wybór mikrofonu pomiarowego.

Pole swobodne


Swobodne pole akustyczne definiowane jest jako przestrzeń, w której nie występują żadne fale odbite. Z tego względu do mikrofonu pomiarowego będą docierać jedynie bezpośrednie fale dźwiękowe. Takie warunki są spełniane przez komory bezechowe, czyli specjalnie zaprojektowane pomieszczenia pomiarowe, z absorberami pochłaniającymi dźwięk. Należy pamiętać, że względów technicznych związanych z wymiarami komory bezechowej, wymiarami fal akustycznych i właściwościami ustrojów je pochłaniających, spełnienie warunków pola akustycznego w dolnych pasmach częstotliwości jest bardzo trudne. Z tego względu komory bezechowe, spełniają wymagania pola bezechowego, jedynie w ograniczonym paśmie częstotliwości.

Pole ciśnieniowe


Pole ciśnieniowe występuje na powierzchniach przegród lub w małych, zamkniętych przestrzeniach, w których faza i amplituda są takie same w całej objętości. Przykładem takiego pola jest kalibrator akustyczny lub sprzęgacz, symulujący charakterystykę ucha ludzkiego.

Pole rozproszone


W polu rozproszonym dźwięk dociera do odbiornika losowo z dowolnego kierunku. Przeważają tutaj fale odbite, powodując równy poziom ciśnienia akustycznego w całym polu. Przykładem takiej przestrzeni jest komora pogłosowa lub inne pomieszczenia charakteryzujące się dużym czasem pogłosu i twardymi powierzchniami o małym współczynniku pochłaniania.


Wpływ mikrofonu w polu akustycznym


Każdy obiekt umieszczony w polu akustycznym będzie powodował zakłócenia, wynikające z jego kształtu i rozmiaru. Przykładowo, zgodnie z normą IEC-61094-4 WS2P, półcalowe mikrofony pomiarowe powinny posiadać membranę o średnicy 12.6 mm, co w porównaniu do wymiarów fali akustycznej (szczególnie w zakresie wysokich częstotliwości), będzie stanowić wymiar wpływający na propagację fali akustycznej.

Przyjrzyjmy się zatem sytuacji, w której mikrofon pomiarowy został umieszczony w komorze bezechowej pod kątem 0° względem źródła o idealnie płaskiej odpowiedzi częstotliwościowej.

W przypadku wygenerowania przez źródło fali akustycznej o częstotliwości 100 Hz, mikrofon będzie “niezauważalny” dla fali akustycznej, nie wprowadzając żadnych zniekształceń. Powodem tego jest fakt dużej dysproporcji w długości fali o częstotliwości 100 Hz, która dla prędkości propagacji równej 344 m/s, wynosić będzie 3,4 metra, względem średnicy mikrofonu wynoszącej nieco ponad 12,6 mm. Tym samym zwiększy się teraz częstotliwość generowanego sygnału, jednocześnie zmniejszając długość fali akustycznej.

Dla tonu o częstotliwości 10 kHz, długość fali wynosi 34 mm (dla prędkości propagacji fali równej 344 m/s). W tym przypadku średnica mikrofonu będzie stanowiła realną przeszkodę powodując powstanie zjawiska dyfrakcji fali akustycznej.
Rysunek 1 - Graficzne przedstawienie występowania efektu dyfrakcji w zależności od długości fali akustycznej.


Dyfrakcja akustyczna jest zjawiskiem załamania się fali na przeszkodzie, czego skutkiem jest powstanie wtórnej fali kulistej. Późniejsza interferencja fal bezpośrednich i wtórnych fal kulistych powoduje zwiększenie rejestrowanego poziomu ciśnienia akustycznego na membranie mikrofonu. Efekt ten rośnie wraz ze zmniejszaniem się długości fali, co można zaobserwować na poniższym wykresie.


Wykres 1 - Wzrost rejestrowanego ciśnienia akustycznego, wywołany efektem dyfrakcji w dziedzinie częstotliwości, dla mikrofonu o membranie ½ cala.


Wzrost częstotliwości, a w konsekwencji zmniejszenie długości fali akustycznej powoduje zwiększenie efektu dyfrakcji, co będzie przekładać się na kilku decybelowy błąd pomiarowy, powstały wyłącznie przez obecność mikrofonu w przestrzeni pomiarowej. Wielkość powstałego błędu pomiarowego będzie zależna również od ustawienia mikrofonu w polu pomiarowym, oraz od jego wymiarów. Wzrost ciśnienia może zostać złagodzony poprzez ustawienie mikrofonu pod kątem 45° lub 90° względem źródła dźwięku. Wpływ takiego ustawienia został przedstawiony na wykresie 2.

Wykres 2 - Występowanie błędu spowodowanego efektem dyfrakcji w zależności od kąta umieszczenia mikrofonu.


Krótsze fale akustyczne występujące w wyższym zakresie częstotliwości, powodują zmniejszenie dysproporcji pomiędzy rozmiarami przeszkody i fali, zwiększając efekt dyfrakcji. Z tego względu zastosowanie mikrofonu o mniejszej średnicy membrany, np. ¼” spowoduje delikatne przesunięcie rejestrowanego wzrostu ciśnienia akustycznego w wyższe pasmo częstotliwości, dając tym samym nieco więcej “miejsca” w słyszalnym zakresie pomiarowym. Porównanie wykorzystania mikrofonu ½” i ¼” przedstawiony został na poniższym wykresie.

Wykres 3 - Występowanie błędu pomiarowego spowodowanego efektem dyfrakcji dla mikrofonu z membraną ½ cala i ¼ cala.

Wzrost zarejestrowanego ciśnienia akustycznego, wywołany efektem dyfrakcji wymusza użycie w polu swobodnym specjalnie przystosowanych mikrofonów, niwelujących wpływ błędu na wynik końcowy. Przykład ten pokazuje jakie konsekwencje może mieć dobór nieodpowiedniego mikrofonu względem pola akustycznego.

Typy mikrofonów pomiarowych


W poprzednim punkcie omówiliśmy zniekształcenia wynikające z obecności mikrofonu w polu pomiarowym oraz sposoby mogące zmniejszyć zarejestrowany błąd. Poniżej skupimy się na opisie konkretnych rodzajów mikrofonów pomiarowych, pozwalających na wyeliminowanie błędów i zniekształceń.

Mikrofony pola ciśnieniowego


Mikrofony pola ciśnieniowego zostały zaprojektowane do rejestracji całkowitego ciśnienia akustycznego pobudzającego membranę. Oznacza to, że umieszczenie mikrofonu w polu swobodnym spowoduje zarejestrowanie zniekształcenia wynikającego z dyfrakcji fali akustycznej. Z tego względu mikrofon pola ciśnieniowego umieszcza się na granicy przegród lub w zamkniętych przestrzeniach, w których nie występuje efekt dyfrakcji.
Rysunek 2 - Mikrofon ciśnieniowy zamontowany w przegrodzie pod kątem 0° do źródła dźwięku.

Mikrofon pola swobodnego


Opisane w poprzednim rozdziale, zniekształcenia wynikające z efektu dyfrakcji, są głównym problemem w rejestracji poprawnych wyników pomiarów. Głównym celem mikrofonów pola swobodnego jest niwelowanie tych zniekształceń i wyrównanie rejestrowanego pasma częstotliwościowego. Proces ten odbywa się poprzez zwiększenie wewnętrznego tłumienia wkładki mikrofonu, powodującego zmniejszanie czułości mikrofonu, zgodnie ze wzrostem ciśnienia akustycznego spowodowanego lokalnym załamywaniem się fal.


Rysunek 3 - Mikrofon pola swobodnego umieszczony pod kątem 0° do źródła dźwięku.

Wartość wymaganej poprawki obliczana jest na podstawie pomiarów przeprowadzonych w polu swobodnym z wykorzystaniem mikrofonu, oraz źródła o znanej charakterystyce częstotliwościowej. Wygenerowany przez źródło bodziec, rejestrowany jest przez mikrofon razem z błędem wynikającym z efektu dyfrakcji (niebieska krzywa na wykresie 4), a następnie porównując znaną charakterystykę częstotliwościową z tą zmierzoną przez głośnik, określa się wartość wymaganej poprawki (czarna krzywa na wykresie 4). W ten sposób otrzymujemy faktyczne wartości pozbawione błędu pomiarowego (czerwona krzywa na wykresie 4). Należy zaznaczyć, że otrzymana wartość poprawki odnosi się do konkretnego kąta pomiarowego, a jego zmiana będzie się wiązać z potrzebą obliczenia nowej poprawki.



Wykres 4 - Błąd pomiarowy wynikający z efektu dyfrakcji (krzywa niebieska), poprawka korygująca błąd pomiary (krzywa czarna) i skorygowany wynik pomiarowy (krzywa czerwona) w funkcji częstotliwości.


Mikrofon pola rozproszonego


W polu rozproszonym fale akustyczne dobiegają do mikrofonu ze wszystkich stron w sposób losowy, z równym poziomem ciśnienia akustycznego. Taka sytuacja, podobnie jak w polu rozproszonym, będzie skutkować błędem pomiarowym, wywołanym efektem dyfrakcji fal. Efekt ten będzie powodował jednak inne wartości niż te w polu swobodnym, dlatego mikrofon wykorzystywany w polu rozproszonym powinien posiadać poprawkę obliczoną w warunkach pola rozproszonego. Na poniższym wykresie niebieska krzywa odpowiada wartościom zarejestrowanym przez mikrofon, uwzględniającym efekt dyfrakcji fali, a krzywa czerwona określa wartości tłumienia wprowadzone we wkładce mikrofonu pola rozproszonego. Obie krzywe w rezultacie będą dawały zarejestrowaną odpowiedź, pozbawioną błędu wynikającego z dyfrakcji fal (czarna krzywa na Rysunku 5).

Rysunek 5 - Błąd pomiarowy wynikający z efektu dyfrakcji (krzywa niebieska), poprawka korygująca błąd pomiary (krzywa czerwona) i skorygowany wynik pomiarowy (krzywa czarna) w funkcji częstotliwości.


Różnice w rejestrowanych wartościach


Czułość mikrofonów pola rozproszonego i swobodnego jest odpowiednio skorygowana tak, aby zminimalizować lokalne wzrosty ciśnienia akustycznego na ich membranie. Odpowiedzialny za to efekt dyfrakcji nie występuje jednak w polu ciśnieniowym. Z tego względu mikrofonu tego typu, nie wymagają stosowania żadnych poprawek.

Poniższy wykres przedstawia odpowiedzi częstotliwościowe dla 3 rodzajów mikrofonów zarejestrowanych w polu ciśnieniowym, przy użyciu sprzęgacza akustycznego. Taki pomiar pozwala nam w prosty sposób zarejestrować różnice w mierzonych wartościach i skutki błędnego wykorzystania mikrofonu przystosowanego do innego pola akustycznego.

Wykres 5 - Zarejestrowane wartości ciśnienia akustycznego w polu ciśnieniowym przez trzy typu mikrofonów: mikrofon ciśnieniowy (krzywa pomarańczowa, mikrofon pola rozproszonego (krzywa zielona), mikrofon pola swobodnego (krzywa niebieska).


Różne kąty padania fali na membranę


Zgodnie z tym co przedstawiliśmy wcześniej, poprawka dla pola swobodnego zmienia się nie tylko w dziedzinie częstotliwości, ale również w dziedzinie kąta padania fali akustycznej na membranę. Z tego względu poprawne ułożenie mikrofonu pomiarowego będzie miało kluczowe znaczenie dla uzyskania poprawnych wyników badań. Większość mikrofonów pola swobodnego przystosowanych jest do ustawienia go na wprost (pod kątem 0°) względem źródła. Jeżeli nie jesteśmy w stanie wykonać pomiaru z poprawną orientacją mikrofonu, wynik należy skorygować względem poprawki podanej przez producenta.

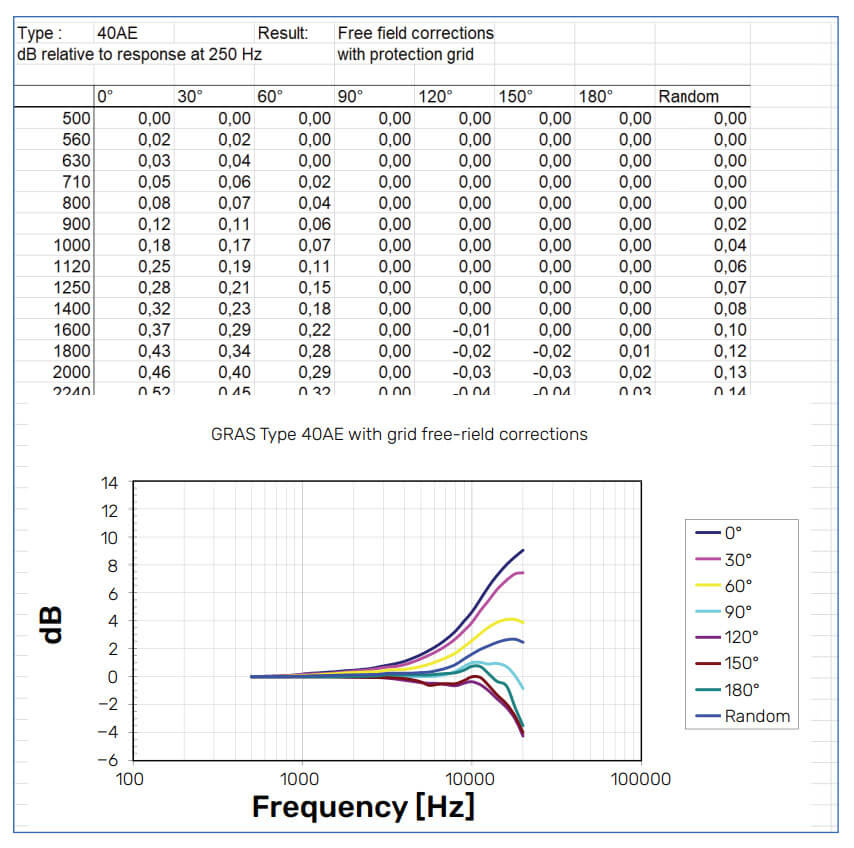

Poniżej przedstawione zostały wartości poprawek dla zestawu mikrofonowego GRAS 40AE, uwzględniające różne kąty padania fali dźwiękowej. Poprawki związane z polem swobodnym i rozproszonym dla konkretnych mikrofonów marki GRAS, dostępne są na stronie grasacoustics.com.


Wykres 6 - Porównanie poprawki korygującej błąd pomiarowy, w zależności od częstotliwości i kąta padania fali akustycznej.
