Stały pomiar strumienia przepływu powietrza dzięki modułom DEBIMO

Nie możesz kontrolować tego, czego nie możesz zmierzyć
Tom DeMarco

Pomimo upływu lat, powyższe twierdzenie amerykańskiego informatyka i pisarza nie straciło na aktualności, w szczególności odnosząc je do dzisiejszego budownictwa i szeroko pojętego zarządzania nieruchomościami. Polityka zrównoważonego rozwoju i zwiększająca się świadomość społeczna w kwestii zużycia energii wymusza na uczestnikach procesu budowlanego stosowanie nowoczesnych rozwiązań zorientowanych jednocześnie na użytkowników obiektów i ochronę środowiska naturalnego. Aby sprostać tym wymaganiom konieczna jest kontrola kosztów zużycia mediów oraz monitoring jakości środowiska wewnętrznego (IEQ, ang. Indoor Environmental Quality).

Czyste i świeże powietrze jest niezbędne do prawidłowego funkcjonowania każdego budynku. Jego ilość wpływa na ogólną ocenę IEQ, co przekłada się na zdrowie i dobre samopoczucie osób przebywających wewnątrz obiektu. Zapewnienie wysokiego komfortu użytkownikom przy jednoczesnym podnoszeniu efektywności energetycznej budynków jest priorytetem dzisiejszego rynku nieruchomości. Odpowiednio zaprojektowany i obsługiwany system wentylacji podnosi jakość powietrza wewnętrznego w pomieszczeniach (IAQ, ang. Indoor Air Quality), co w przypadku biurowców oraz innych zakładów pracy przekłada się na produktywność pracowników, a co za tym idzie na wyniki finansowe najemców.

Jednak osiągnięcie wysokiego poziomu IAQ w konsekwencji zwiększa zużycie energii potrzebnej do przygotowania powietrza zewnętrznego (ogrzewanie, chłodzenie, nawilżanie i osuszanie) oraz powoduje duże straty ciepła przez wzmożoną krotność wymian powietrza. Wymaga to od zarządcy oraz obsługi technicznej obiektu znalezienia równowagi pomiędzy czynnikiem ekonomicznym, a komfortem użytkowników. W tym celu niezbędna jest znajomość rzeczywistej ilości powietrza obsługiwanego przez system wentylacyjny.

Aby ustalić realną wartość wydatku wentylacji należy zmierzyć prędkość i objętość przepływu powietrza w kanałach i/lub na zakończeniach instalacji (anemostatach). Poprawny sposób wykonywania takich pomiarów in situ za pomocą przyrządów przenośnych firmy KIMO Sauermann został opisany w naszym poradniku. W niniejszym artykule przedstawione zostało rozwiązanie stałej kontroli ilości powietrza wentylacyjnego z wykorzystaniem modułów DEBIMO.

Wydajność wentylacji mierzona jest najczęściej w czasie odbioru technicznego i podczas regulacji instalacji. Sprawdzane jest działanie całości systemu, a po ocenie funkcjonowania najważniejszych jego elementów wykonywane są pomiary kontrolne, w tym strumień objętości powietrza zewnętrznego, nawiewanego i wywiewanego oraz przepływy w różnych miejscach sieci kanałów. Jednak nawet przy dobrze wykonanej i początkowo wyregulowanej instalacji, w czasie jej wieloletniej pracy może dojść do zmiany parametrów powietrza w całym obiekcie.



W czasie użytkowania budynków, a w szczególności biurowców wielokrotnie dochodzi do przebudowy lub całkowitej zmiany charakteru wynajmowanej powierzchni. Nowe aranżacje pomieszczeń mają wpływ na działanie wszelkich systemów budynkowych, a w głównej mierze na ilość, jakość i rozdział powietrza wewnątrz całego obiektu. Aby zapobiec obniżeniu poziomu IAQ konieczna jest kontrola ilości powietrza dostarczanego do budynku.

Znajomość rzeczywistych strumieni przepływu w wentylacji pozwala obniżyć zużycie energii oraz kontrolować ciśnienia w budynku poprzez pomiar ilościowy powietrza nawiewanego i wywiewanego. Ze względu na to, że powietrze wewnątrz budynków podlega nieustannym zmianom jakościowym i ilościowym, osiągnięcie odpowiedniego poziomu IAQ nawet przy dobrze zaprojektowanym i początkowo wyregulowanym systemie często stanowi nie lada wyzwanie. Natężenie przepływu powietrza w kanałach wentylacyjnych jest wartością zmieniającą się dynamicznie i zależy od wielu czynników, np. ciśnienia atmosferycznego, temperatury, wiatru, strat ciśnienia w instalacji, itp.

Istnieje wiele metod sterowania powietrzem wentylacyjnym stosowanych w dzisiejszym budownictwie. Większość z nich bazuje na pośrednim określaniu ilościowego przepływu powietrza, przez co wartość natężenia przepływu w instalacji obarczona jest wysokimi wskaźnikami błędów. Duża niepewność w sposobie kontroli strumienia wydatku jest niepożądana w dzisiejszej polityce zrównoważonego rozwoju. Bezpośredni pomiar ilości przepływającego powietrza pozwala w pełni nadzorować wydajność wentylacji w budynku.

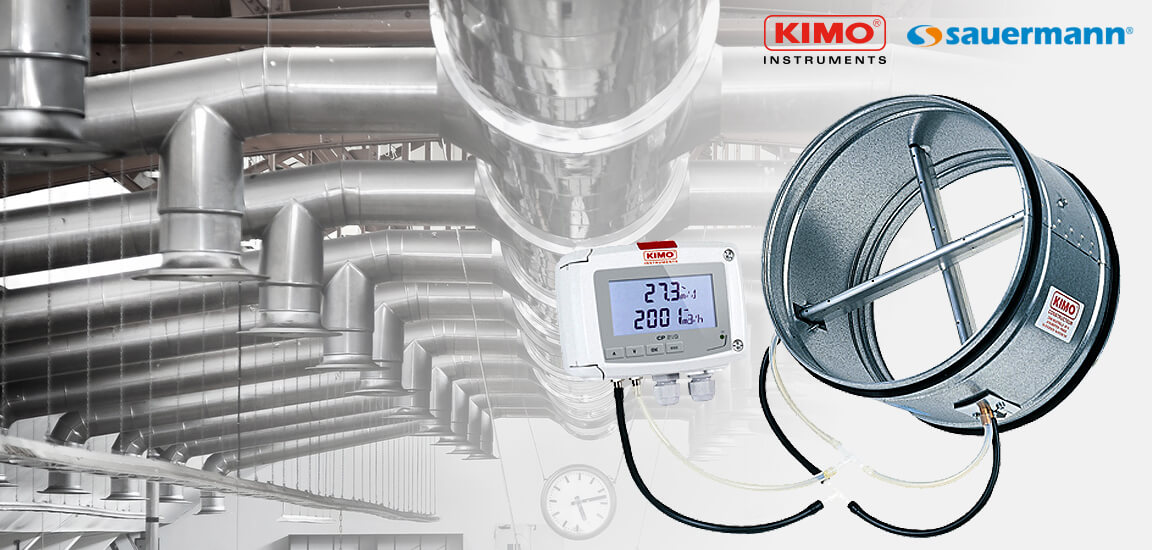

Jedną z najczęściej wykorzystywanych metod do stałego pomiaru przepływu powietrza w kanałach wentylacyjnych jest pomiar przy pomocy sondy różnicowej. Polega on na mierzeniu i uśrednianiu różnicy ciśnień równocześnie w wielu punktach przekroju kanału wentylacyjnego. Firma KIMO Sauermann w swojej ofercie posiada czujniki DEBIMO służące do pomiaru średniej prędkości i strumienia przepływu powietrza w instalacji.

Zasada pomiaru przy użyciu elementów DEBIMO jest podobna jak w przypadku rurki Pitota. Czujnik mierzy ciśnienie całkowite i statyczne w wielu punktach jednocześnie, a średnia prędkość powietrza VA w przekroju kanału jest wyznaczana na podstawie ciśnienia różnicowego ΔP (ciśnienie dynamiczne):



Aerodynamiczny kształt czujników DEBIMO montowanych wewnątrz kanałów wentylacyjnych zmniejsza opór powietrza przy pomiarach oraz ogranicza turbulencje przepływu. Dzięki prostej budowie i łatwej instalacji elementów, ingerencja w przewody wentylacji jest minimalna.

W połączeniu z urządzeniami do pomiaru różnicy ciśnień (przetworniki, mikromanometry elektroniczne, manometry cieczowe, itp.) moduły DEBIMO umożliwiają wizualizację i/lub rejestrację wyników średnich prędkości i strumieni przepływu powietrza. Elektroniczne przetworniki niskiego ciśnienia różnicowego (np. urządzenia KIMO CP210, C310) po podłączeniu do systemu BMS pozwalają na stałą kontrolę wydatku instalacji. Dodatkowo system zbudowany na urządzeniach KIMO Saurmann pozwala na kompensację prędkości i przepływu w zależności od temperatury powietrza, dzięki użyciu dodatkowej sondy temperaturowej.


Zastosowanie DEBIMO




Moduły DEBIMO z powodzeniem stosowane są w laboratoriach, przemyśle, systemach oddymiania i odpylania oraz wszelkiego typu wyciągach. Wysoka dokładność elementów DEBIMO potwierdzona badaniami w warunkach laboratoryjnych, pozwala na wiarygodne pomiary natężenia i prędkości przepływającego powietrza w kanałach wentylacyjnych. Sondy pomiarowe firmy KIMO są również wykorzystywane do wyznaczania przepływów w centralach wentylacyjnych czy belkach chłodzących.


Dokładność wyników i zasada montażu




Błąd pomiarów modułów DEBIMO waha się w granicach od 3 do 5%. Jakość wyników zależy od użytego przyrządu do pomiaru ciśnienia różnicowego oraz, co jest kluczowe dla tego typu sond, od miejsca montażu czujników w instalacji. Aby zapobiec zakłóceniom wpływającym negatywnie na dokładność pomiarów, wymagane jest zachowanie minimalnych prostych odległości kanałów bez żadnych przeszkód (np. kształtki, zmiany kierunków przepływu, przepustnice). Poniższe rysunki zawierają wskazówki montażu modułów DEBIMO w zależności od przekroju kanału wentylacyjnego.



Dokładność mierzonych prędkości będzie tym wyższa, im dłuższe będą odległości od zakłóceń przepływu i im więcej będzie punktów pomiarowych. Istnieje możliwość połączenia wielu czujników DEBIMO w jednym przekroju kanału, dzięki czemu wynik będzie bardziej precyzyjny.


Zakres i warunki pomiarów




Moduły DEBIMO są przystosowane do pomiaru prędkości przepływu powietrza w zakresie od 3 do 40 m/s. Dostępne długości sond od 100 do 3000 mm pozwalają na wykorzystanie ich w praktycznie w każdej instalacji wentylacji, wykonanej zarówno z kanałów o przekroju kołowym, jak i prostokątnym. Czujniki mogą pracować w temperaturze od 0 do 210 st. C i ciśnieniu maksymalnym do 2 barów.


Konserwacja




Kurz i pyłki znajdujące się w przepływającym powietrzu osadzają się na skrzydłach czujników DEBIMO i w ich otworach, przez co zakłócają pomiar. Dzięki temu, że w elementach brak jest części ruchomych, ich konserwacja sprowadza się jedynie do okresowego czyszczenia, w zależności od stopnia zanieczyszczenia powietrza.

Przykłady zastosowań czujników z urządzeniami KIMO
Kimo-Sauermann CP 210
Przetwornik ciśnienia różnicowego i temperatury
  • Zakres w zależności od modelu od -/+100 Pa do +/-10000 Pa
  • Wejście Pt100 na bloku zaciskowym dla pomiaru temperatury
  • Dwa 4-przewodowe wyjścia analogowe 0-5/10 V lub 0/4-20 mA
  • 2 wyjścia przekaźnikowe
  • Dokładność: -CP211/212 : ±0.5% wartości wskazanej ±2 Pa -CP213 : ±0.5% w.w. ±10 Pa
  • Obudowa ABS V0, IP65, z lub bez wyświetlacza
  • Zawór elektromagnetyczny dla autokalibracji (tylko dla modeli CP 211 i CP 212)
Kimo-Sauermann C 310
Przetwornik wielofunkcyjny
  • Moduł ciśnienia SPI-2: zakres w zależności od modelu od -/+100 Pa do +/-10000 Pa
  • Jednoczesne wyświetlanie od 1 do 4 parametrów
  • 2 wyjścia analogowe (4 przewodowe) 0/5-10 V lub 0/4-20 mA, 2 dodatkowe wyjścia (opcjonalne)
  • 4-wyjścia przekaźnikowe (opcjonalne)
  • Wyjście diagnostyczne
  • Wyjście komunikacyjne Ethernet (opcjonalne)
  • Wyjście komunikacyjne MODBUS RS485 (opcjonalne)
  • Obudowa z ABSu z metalowym panelem czołowym, IP65, z graficznym, podświetlanym LCD lub bez LCD
  • Wbudowany system autokalibracji
Kimo-Sauermann CA 310
Przetwornik wielofunkcyjny z dużym wyświetlaczem
  • 1 gniazdo do podłączenia wymiennego modułu SPI-2; zakres w zależności od modelu od -/+100 Pa do +/-10000 Pa
  • Wyświetlanie od 1 do 3 (rotujących) wartości
  • 3 wyjścia analogowe (4 przewodowe) 0/5-10 V albo 0/4-20 mA
  • 3 wyjścia przekaźnikowe 3 A/230 Vac
  • Wyjście komunikacyjne Ethernet (opcjonalne)
  • Wyjście komunikacyjne MODBUS RS485 (opcjonalne)
  • Pochylna obudowa z ABSu V0
  • Wyświetlacz o wymiarach
Kimo-Sauermann AMI 310
Analizator wielofunkcyjny HVAC
  • Przenośne urządzenie wielofunkcyjne
  • jednoczesny pomiar do 6 podstawowych wartości
  • współpraca z modułami DEBIMO: Zakresy pomiarowe: od 3 do 20 m/s; od 21 do 100 m/s Dokładność: ±0.3 m/s; ±1% w.w. ±0.1 m/s Rozdzielczość: 0.1 m/s
  • Automatyczne zerowanie przez zawór elektromagnetyczny (AMI310 PRO, PRF) / Ręczne zerowanie (AMI310 CLA, STD, CRF i SRF)
